有段时间没写文章了，之前计划要写的车联网安全基础知识系列要写的已经新建了好多好多文件了。年初到最近都忙于项目和一些生活上的事情，所以没有更新文章。最近有不少伙伴来催更，也欢迎其他小伙伴来催更和"提需求"。最近在给公司做SOA架构下的安全测试中，发现27算法在一些新场景下的用途以及存在的安全问题。回头翻资料的时候发现讲27服务(安全访问)的文章倒是不少，而讲述完整的UDS刷写过程的文章相当少，且很少与安全相结合。今天和大家分享一下27安全访问的安全性以及我对UDS刷写流程的一些认识。

写的文章篇幅比较长，于是拆成了三篇。后续文章将在不久后发出。

本文不会详细讲解UDS的基础知识，后续会出专题讲解 UDSonCAN、UDSonIP ，到时会站在安全研究的角度详细UDS协议。本篇主要讲解UDS刷写中了涉及的重要的基础概念。

• 服务ID：后续UDS刷写中用到的服务ID

• 会话定义：刷写中会话切换，不同阶段在不同的会话。

• 27服务认证流程：刷写解锁，安全访问的基本流程。

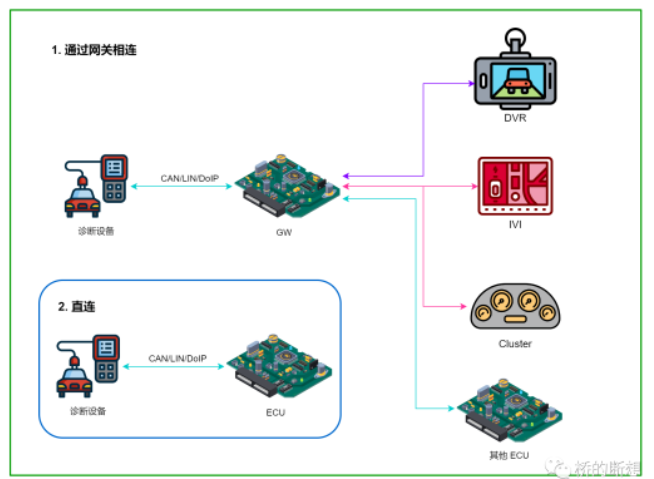

• 诊断连接方式：不同的连接方式，直接和通过网关连接。

• 固件格式：刷写中使用到的固件的常见的格式以及简单的分析。

服务ID汇总

首先总体看一下刷写涉及的服务ID以及在刷写过程的用途。



诊断服务标识  Service ID	诊断服务  Diagnostic Service	在刷写过程中的用途
0x10	诊断会话控制 DiagnosticSessionControl	切换到拓展会话检查刷写条件、停止一些功能切换到编程会话执行刷写
0x11	ECU复位 ECUReset	用于刷写完成后重启服务，使新固件生效
0x27	安全访问 SecurityAccess	校验刷写者身份，采用seed-key
0x28	通信控制 CommunicationControl	关闭和启用一般通讯报文
0x29	认证服务 Authentication Service	基于PKI的身份认证
0x31	例程控制 RoutineControl	指定特定的例程，前置条件检查、检查编程依赖等
0x34	请求下载 RequestDownload	设置下载的参数(起始地址、长度)
0x36	数据传输 TransferData	固件传输
0x37	请求结束传输 RequestTransferExit	终止数据传输
0x3E	测试设备在线 TesterPresent	用于将会话保持在当前会话中
0x85	控制故障码设置 ControlDTCSetting	设置启停故障码存储功能

会话

诊断会话关联了一系列的诊断服务或诊断功能。只有当前激活的诊断会话支持的诊断服务才能被响应。ECU通常有两个以上的诊断会话，包括：一个默认会话(Default Session)和若干非默认会话(Non Default Session)。其中非默认会话又包括编程会话和扩展会话等。其他非默认会话由厂商自行定义。常见的ECU诊断会话定义如下：

诊断会话	会话ID	描述
默认会话	0x01	ECU启动后默认进入此会话。只提供基本的诊断服务。
编程会话	0x02	ECU更新应用程序或标定数据时进入此会话。支持与程序更新相关的诊断服务。如0x34、0x36、0x37等。
扩展会话	0x03	除支持默认会话下的诊断服务和功能外，还支持额外的诊断服务。
...	...	...

诊断会话控制服务(0x10)是用于激活控制器各种不同的会话模式 。在固件刷写中会使用0x10服务在默认会话、编程会话、拓展会话来回切换。

会话保持(3E 00)

此服务用于向单（或多）个服务端指示客户端仍然与车辆连接，并且维持先前已激活的某些诊断服务和/或通信将保持活动状态。此服务用于将一个或多个服务端保留在默认会话之外的诊断会话中，通过周期性的发送 3E 实现。

整个刷写过程中， 刷写工具要周期性的发送链路保持请求， ECU 不需要响应请求信息。如果没有开启会话保持，几秒后ECU就会切回默认会话。

• 刷写前需要保持在拓展会话下。

• 刷写中需要保持在编程模式下。

27 服务-安全访问认证流程

安全访问服务的目的是为保密和排放、安全相关的一些服务和数据提供访问权限来保护数据。2E(通过DID写入数据)、2F(通过DID进行输入输出控制)、31服务(例程控制)、34服务(请求下载)、36服务(请求上传)、37服务(数据传输)等服务需要经过身份认证。身份认证利用了种子和密钥之间的关系。 服务的示例如下图所示：

固件格式

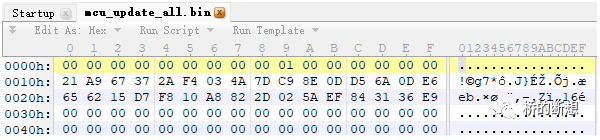

S-record、Intel Hex、BIN、VBF 是汽车中MCU固件常用的格式，下面简单介绍一下这几种格式。了解数据格式有助于固件分析、刷写安全测试等。

S-record

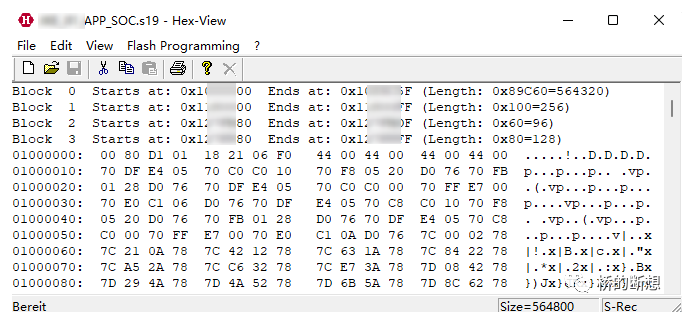

S-record 是摩托罗拉设计的一种常于MCU内存、EPROM、EEPROM 写入的文档格式，S-record 将二进制数据以ASCII字符表示。常用文件后缀名有 SRECORD、SREC、S19、mot。文件格式如下图。

S0 Record(头记录)：记录类型是“S0”。地址场没有被用，用零(0x0000)填充。数据场中的信息使用HEX转换成字符串是：JKE_X1_APP_SOC.s19。此行表示程序的开始，不需烧入内存，用来表述文件的相关信息，可能包含文件名、版本号等。

S3 Record(数据记录)：记录类型是“S3” 。地址场由4个字节地址，数据场由可载入的数据组成。

S7 Record(结束记录)：记录类型是“S7”。地址场由4字节的地址，包含了开始执行地址。没有数据场。此行表示程序的结束，不需烧入内存。

注： S-Record 中记录有固件的起始地址，逆向分析时直接从中获取，然后设置为起始地址即可。

Intel HEX

在嵌入式MCU程序开发中，经常编译链接后生成的 HEX 就是采用的 Intel Hex 格式。也是一种将二进制文件转换成了ASCII码形式存储的文本文件。

自定义格式

车企自定义格式如，VBF(Volvo Binary File)。VBF 使用在 volvo、mazda、Ford、吉利等品牌的汽车中。

文件头记录有文件的VBF版本号、软件版本信息、ECU物理地址、数据起始地址等。

专用工具

主机厂或供应商自己开发的专用软件，如VBF文件查看工具 VBF Tool.

<p style="margin: 0px 0px 24px; padding: 0px; outline: 0px; max-width: 100%; clear: both; min-height: 1em; color: rgba(0, 0, 0, 0.9); font-family: system-ui, -apple-system, BlinkMacSystemFont, " helvetica="" neue",="" "pingfang="" sc",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" font-size:="" 17px;="" letter-spacing:="" 0.544px;="" text-align:="" center;="" box-sizing:="" border-box="" !important;="" overflow-wrap:="" break-word="" !important;"="">

脚本

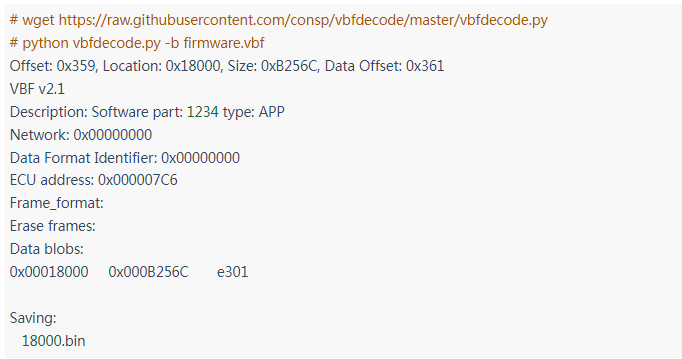

根据文件格式定义，编写脚本解析、提供固件，部分可以在 Github 上找。
