　　前言

　　车联网安全最近几年成为了各大汽车厂商以及安全厂商的关注热点，但是作为一个穷苦的无车一族想要入门车联网安全该怎么办？那当然是靠模拟器了

　　本文将介绍如何通过Ubuntu模拟车载CAN总线的收发包来进行操作学习。话不多说，芜湖，起飞???～

　　CAN总线介绍

　　什么是CAN总线

　　CAN总线又称为控制器局域网是Controller Area Network的缩写。CAn总线是一种用于实时应用的串行通讯协议总线，它可以使用双绞线来传输信号，是世界上应用最广泛的现场总线之一，在1991年呗大规模应用于汽车，从那儿以后，CAN总线成为汽车的标配。

　　CAN协议用于汽车中各种不同元件之间的通信，以此取代昂贵笨重的配电线束。该协议的健壮性使其用途延伸到其他自动化和工业应用。简单来说就是用来控制车辆功能的通信协议，比如车门解锁、转向灯、刹车、油门等。

　　CAN总线特性

　　安全性：CAN是低级协议，不支持任何内在的安全功能。在标准的CAN中也没有加密，使得网络数据能被截取。在大多数应用中，应用程序需要部署自己的安全机制，例如认证传入命令或网络上某些设备的存在。若不执行适当的安全措施，其他人可能设法在总线上插入消息。尽管一些安全关键功能（如修改固件，编程键或控制防抱死制动）存在密码，但这些系统并未普遍实施，并且密钥对的数量有限。

　　通信机制：多主机，即每个节点都有接入总线的能力

　　寻址机制：消息区别，不设节点的地址，通过消息的标志符来区别消息。

　　帧类型：数据帧、远程帧、错误帧、超载帧、帧间隔

　　攻击方式：应用报文模糊攻击、DOS攻击测试、重放攻击

　　由于CAN总线上的数据包没有进行过任何的加密处理，因此这些数据包是能够被截取窃听。由于车载网络使用CAN协议进行通信，所以我们可以联想到车联功能也是通过CAN网络进行数据发送和交换。

　　攻击方式

　　CAN总线攻击方式包括应用报文模糊测试、DOS攻击测试、重放攻击等。

　　攻击实战

　　在接下来的文章里我们将通过模拟软件模拟真实的汽车，并对其进行重放攻击

　　实验环境

　　Ubuntu16.04

　　ICSim（仪表盘模拟器）

　　Socketcand（CAN网络）

　　Kayak（一款基于SocketCAN的CAN总线分析工具）

　　安装ICSim

　　安装依赖

　　# 安装依赖

　　sudo apt install libsdl2-dev libsdl2-image-dev can-utils maven autoconf -y

　　# 下载ICSim

　　git clone https://github.com/zombieCraig/ICSim.git

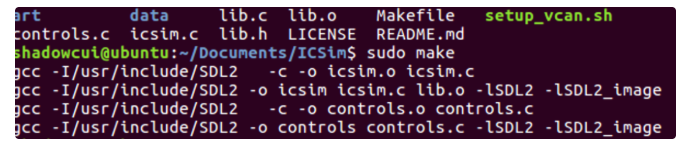

　　# 编译安装

　　cd ICSim/

　　sudo make

　　安装socketcand

　　# 下载socketcand

　　git clone https://github.com/linux-can/socketcand.git

　　cd socketcand

　　# 获取缺少的文件

　　wget https://raw.githubusercontent.com/dschanoeh/socketcand/master/config.h.in

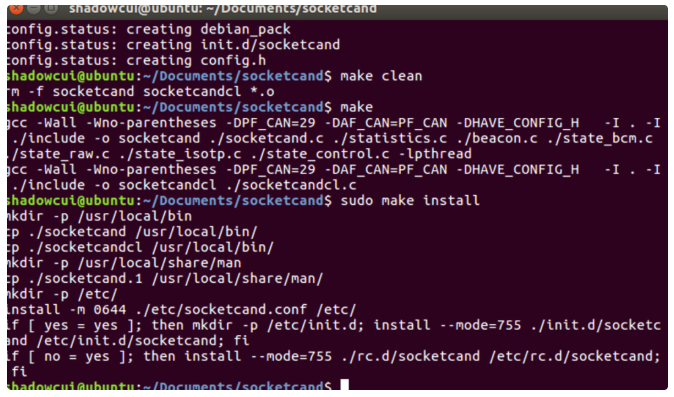

　　# 编译安装

　　autoconf

　　./configure

　　make clean

　　make

　　sudo make install

　　安装Kayak

　　# 下载

　　git clone https://github.com/dschanoeh/Kayak.git

　　# 安装jdk

　　sudo apt-get install openjdk-8-jdk

　　# 安装

　　cd Kayak

　　mvn clean package

　　启动模拟器

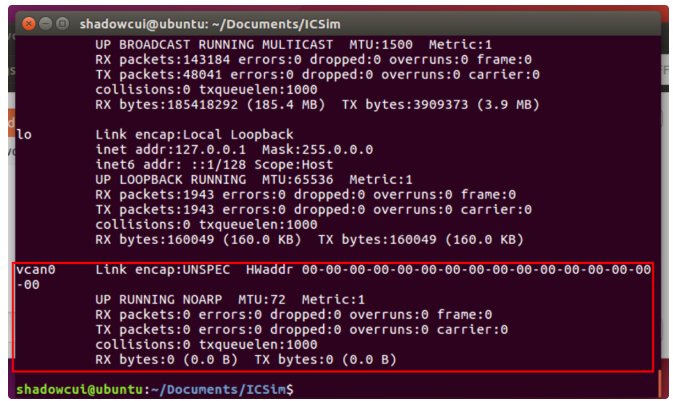

　　# 设置vcan（虚拟CAN）接口

　　sudo modprobe can

　　sudo modprobe vcan

　　sudo ip link add dev vcan0 type vcan

　　sudo ip link set up vcan0

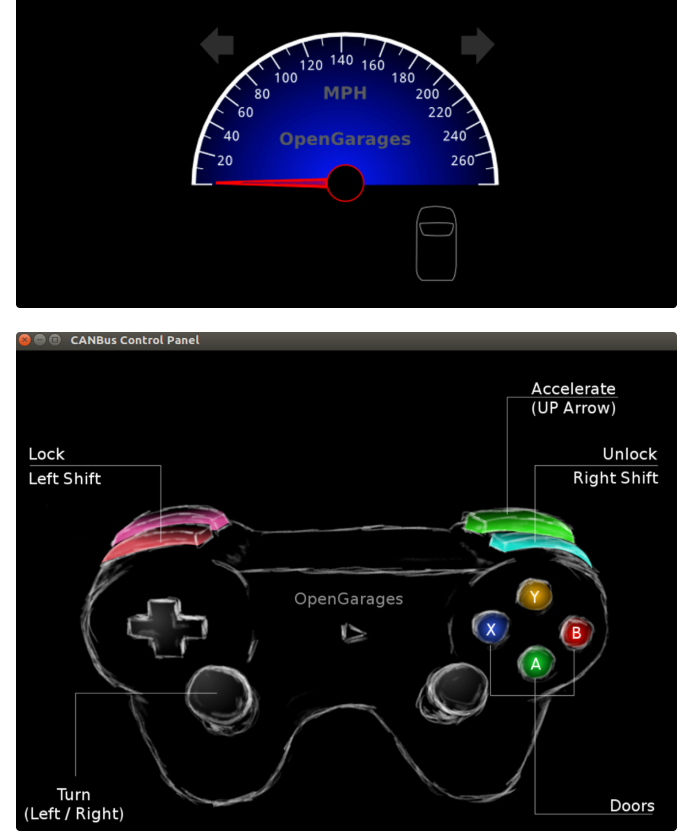

　　# 打开仪表盘模拟器

　　./icsim vcan0

　　# 打开仪表盘控制器

　　./controls vcan0

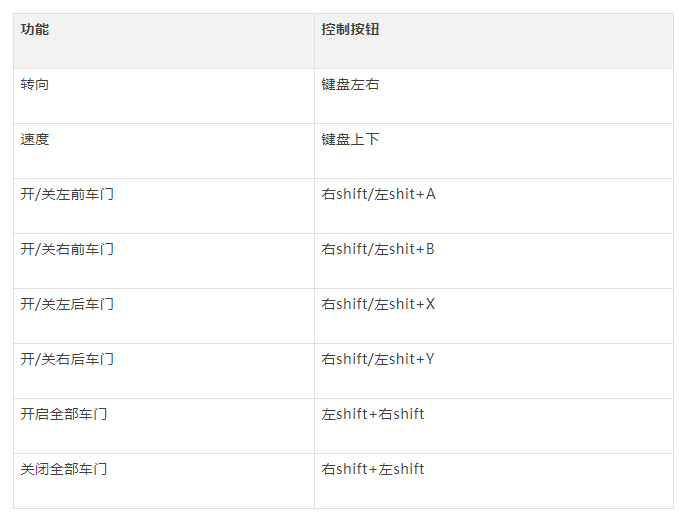

　　仪表盘控制器，操作说明

　　抓取CAN数据包

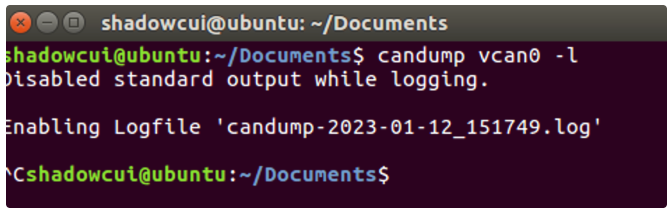

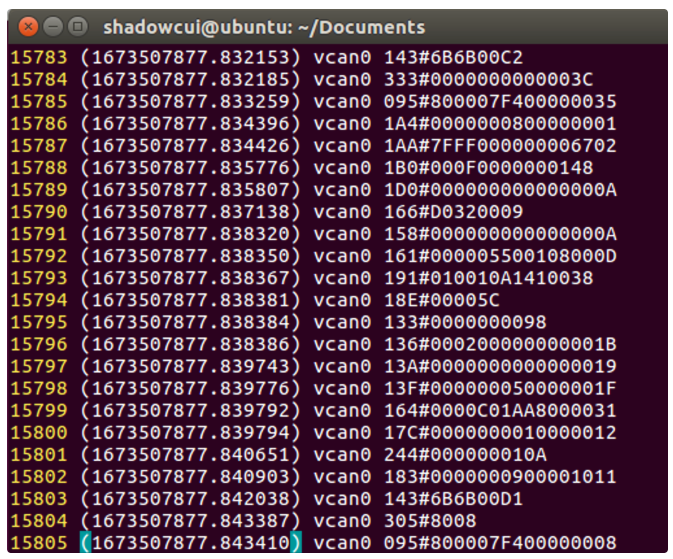

　　# 使用candump抓包

　　candump vcan0 -l

　　由于CAN在不停进行通信，故抓取到的包将会非常大

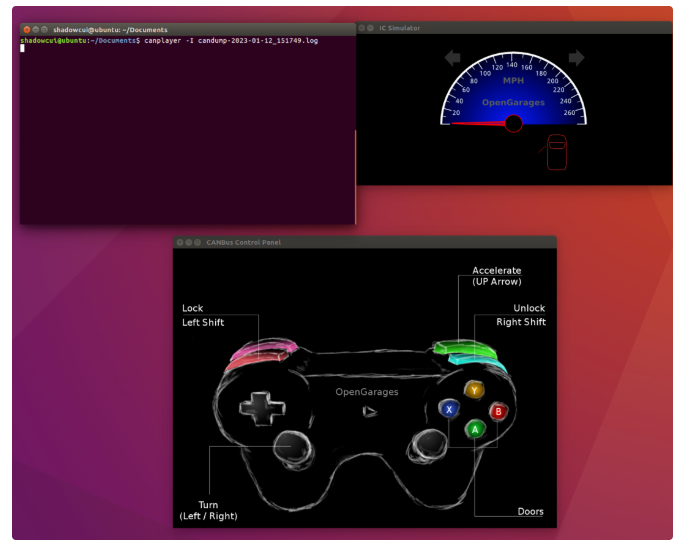

　　尝试重放刚才抓取到的数据包

　　canplayer -I candump-2023-01-12_151749.log

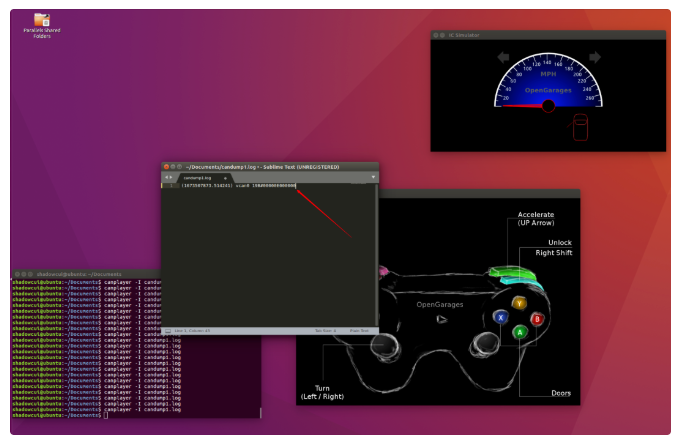

　　可以看到左前侧车门被成功打开

　　通过二分法我们找到了左前侧开门的数据包，如图。

　　(1673507873.514241) vcan0 19B#00000E000000

　　其中的19B是设备标识符，在数据包中查找19B

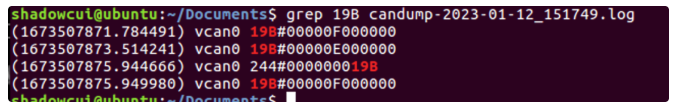

　　grep 19B candump-2023-01-12_151749.log

　　通过分析和尝试我们可知

　　19B#00000E000000为开启左前侧车门，19B#00000F000000为关闭所有车门

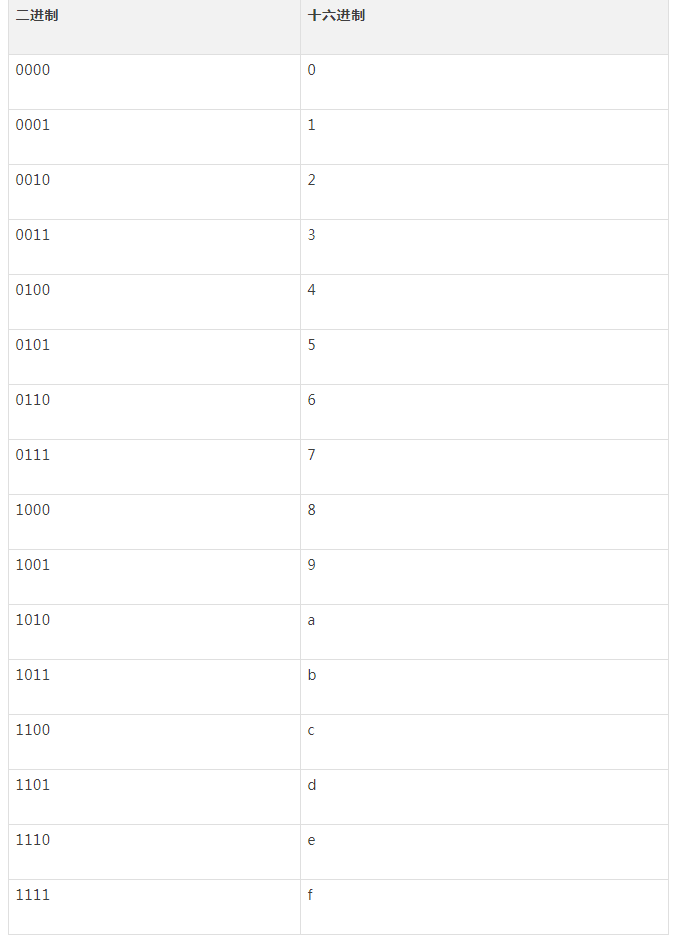

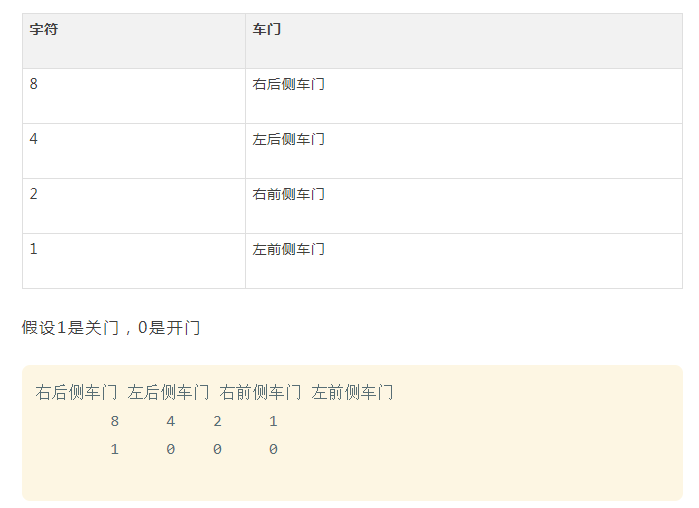

　　将其分解为二进制可得出16种可能的开关门组合

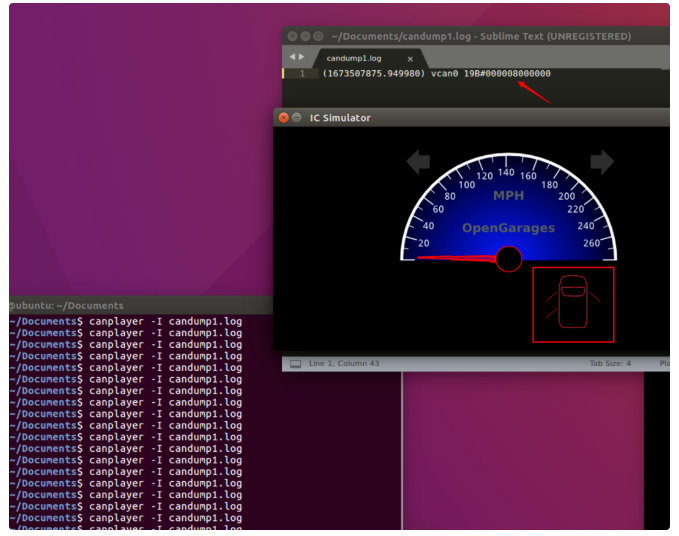

　　尝试字符控制的不同车门　　


　　此时的值为8，结果为

　　至此我们就可以操控每个门的开关了。

　　按照同样的思路我们将转向的数据包找出来

　　左转向：188#01000000

　　右转向：188#02000000

　　参考链接：

　　https://www.freebuf.com/articles/network/281831.html

　　https://article.itxueyuan.com/ZoxRvk
