　　1、RTSP协议学习

　　1.1 RTSP协议简介

　　RTSP（Real Time Streaming Protocol，实时流协议）是TCP/IP 协议体系中的一个应用层协议，该协议定义了一对多应用程序如何有效地通过 IP 网络传送多媒体数据。RTSP对流媒体提供了诸如暂停、快进等控制，而它本身并不传输数据，RTSP的作用相当于流媒体服务器的远程控制；媒体数据的传输可通过RTP/RTCP协议来完成。服务器端可以自行选择使用TCP或UDP来传输串流内容，不是特别强调时间同步，所以比较能容忍网络延迟。

　　1.2  RTSP协议与HTTP协议

　　区别：RTSP协议是有状态的，RTSP的命令需要知道现在正处于一个什么状态；也就是说RTSP的命令总是按照顺序来发送，某个命令总在另外一个命令之前要发送，RTSP不管处于什么状态都不会断掉连接。而HTTP协议则是无状态的，HTTP在发送一个命令以后，连接就会断开，且命令之间是没有依赖性。RTSP协议使用TCP的554端口，HTTP协议则是使用TCP的80端口。

　　联系：两者都用纯文本来发送消息，并且RTSP协议的语法及消息参数和HTTP协议类似。

　　1.3  RTSP协议与RTP（RTCP）协议

　　RTP（Real Time Transport Protocol，实时传输协议），提供时间标志、序列号以及其他能够保证在实时数据传输时处理时间的方法。RTP是基于UDP协议的，只是包裹内容信息。

　　RTCP（Real Time Transport Control Protocol，实时传输控制协议），是RTP的控制部分，用来保证服务质量和成员管理。RTP和RTCP是一起使用的。

　　RTSP（Real Time Streaming Protocol，实时流协议），RTSP具体数据传输交给RTP，提供对流的远程控制。RTSP的客户端连接服务器是通过SDP（Session Description Protocol，会话描述协议）传递信息。

　　1.4  RTSP协议常用方法

　　OPTIONS：客户端向服务器发起OPTIONS请求，用于获取服务器提供的可用方法；服务器的响应信息则包括其提供的可用方法。

　　DESCRIBE：客户端向服务器发起DESCRIBE请求，用于获取会话描述信息；服务器的响应信息则包括对此会话的描述信息。

　　SETUP：客户端向服务器发起SETUP请求，用于建立RTSP会话并确定传输模式；服务器的响应信息则包括对该会话的确认信息。

　　PLAY：客户端向服务器发起PLAY请求，告知服务器通过SETUP中指定的机制开始发送数据；服务器的响应信息则包括对该请求的确认信息。

　　TEARDOWN：客户端向服务器发起TEARDOWN请求，告知服务器终止媒体流传输并释放相关资源；服务器的响应信息则包括对该请求的确认信息。

　　1.5 RTSP协议交互过程

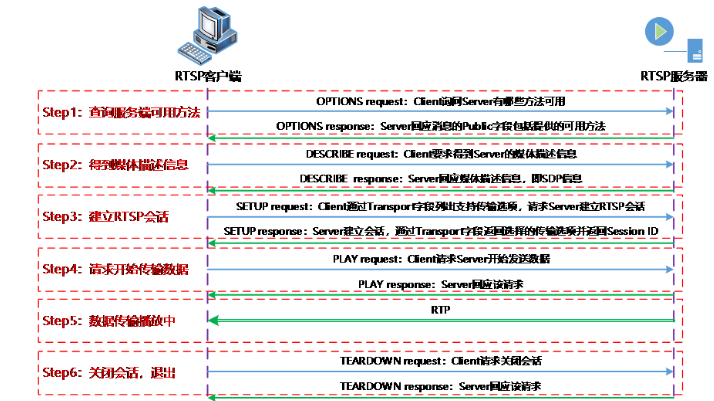

　　如图1-1所示，Client表示RTSP客户端、Server表示RTSP服务器，展示了RTSP消息的交互过程。

　　图1-1 RTSP消息交互过程

　　1.6 RTSP协议报文分析

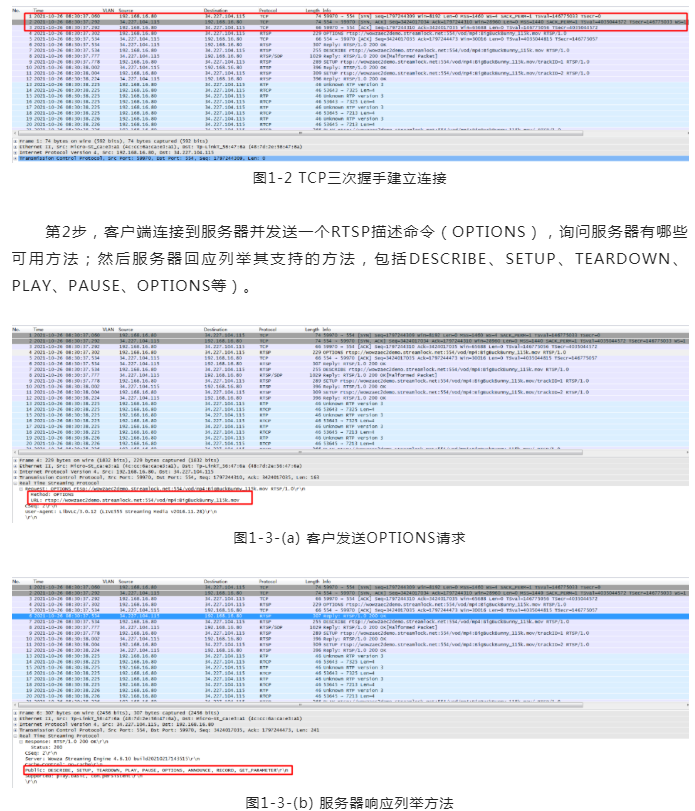

　　第1步，客户端与服务器TCP三次握手建立连接。

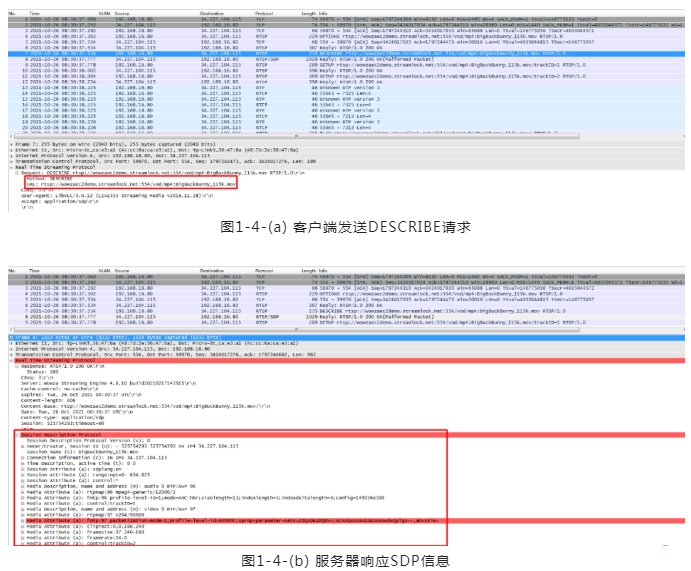

　　第3步，客户端继续发送一个RTSP描述命令（DESCRIBE），询问服务器提供的媒体描述信息；服务器通过一个SDP描述来反馈流数量、媒体类型等信息。

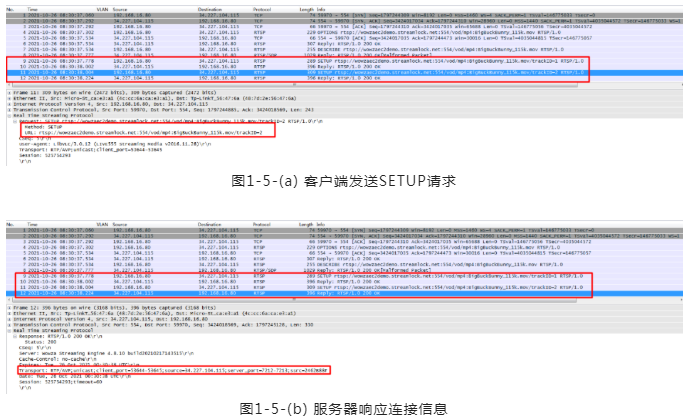

　　第4步，客户端分析该SDP描述，为会话中的每一个流（trackID）发送一个RTSP建立命令（SETUP），通知服务器客户端用于接收媒体数据的传输方式。

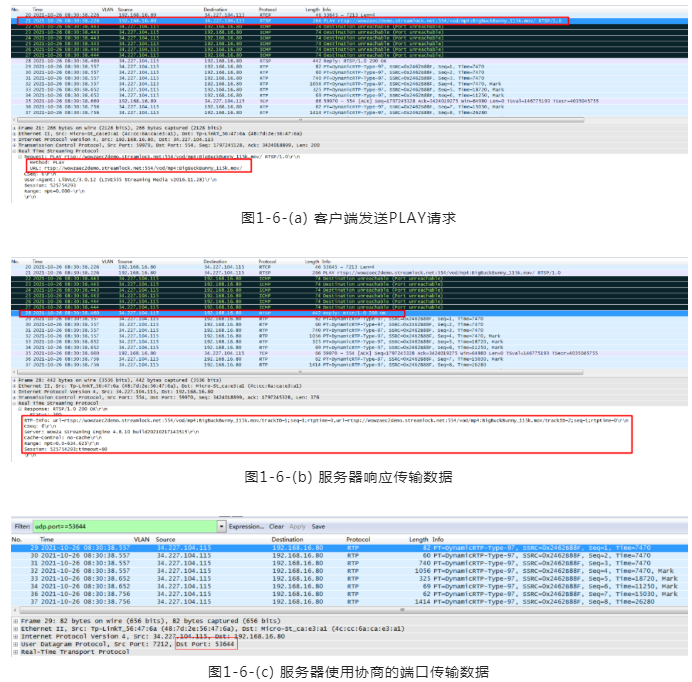

　　第5步，流媒体连接建立完成，客户端发送一个播放命令（PLAY），服务器就开始在UDP上传输音频视频流（RTP）到客户

端。

　　第6步，在播放过程中客户端还可以向服务器发送命令来控制快进、快退和暂停（PAUSE）等。最后客户端发送一个终止命令（TEARDOWN）结束流媒体会话。

　　2.RTSP协议穿越防火墙

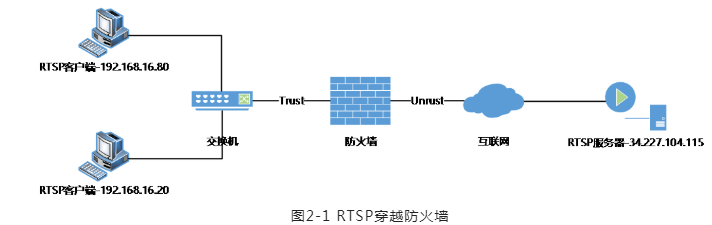

　　如图2-1所示，展示了RTSP协议穿越防火墙时常见的组网拓扑示意图，私网RTSP客户端经过防火墙的SNAT（源网络地址转换）后获取公网RTSP服务器上的视频资源。

　　2.1 　　场景一：正向安全策略+源NAT

　　该场景下，防火墙配置安全策略正向（Trust->Untrust）放通TCP-554端口、源NAT、不开启RTSP ALG，其数据转发过程如下：

　　（1）客户端向服务器发起TCP三次握手连接，建立RTSP 554端口控制连接；

　　（2）服务器向客户端发送UDP音频视频数据流，其目的IP地址与目的端口号为防火墙源NAT转换后的公网IP地址和端口号；

　　（3）防火墙未开启RTSP ALG，无法感知TCP控制连接协商的UDP数据端口，安全策略阻断该UDP数据流，UDP数据传输失败；

　　（4）服务器没有收到客户端返回的确认包，将控制连接TEARDOWN后重新开始协商控制连接，连接建立后使用TCP传输音频视频流。

　　2.2　场景二：正向安全策略+源NAT+RTSP ALG

　　该场景下，防火墙配置安全策略正向（Trust->Untrust）放通TCP-554端口、源NAT、开启RTSP ALG，其数据转发过程如下：

　　（1）客户端向服务器发起TCP三次握手连接，建立RTSP 554端口控制连接；

　　（2）防火墙开启RTSP ALG，将记录NAT会话，自动添加放通TCP控制连接协商的UDP数据端口的策略 ；

　　（3）服务器向客户端发送UDP音频视频数据流，其目的IP地址与目的端口号为防火墙源NAT转换后的公网IP地址和端口号；

　　（4）防火墙根据控制连接的NAT会话将上述UDP数据流的目的IP地址及端口还原为私网IP地址及端口，安全策略放通，UDP数据传输成功。

　　2.3　场景三：双向安全策略+源NAT

　　该场景下，防火墙配置安全策略双向（Trust<->Untrust）全通、源NAT、不开启RTSP ALG，其数据转发过程如下：

　　（1）客户端向服务器发起TCP三次握手连接，建立RTSP 554端口控制连接；

　　（2）服务器向客户端发送UDP音频视频数据流，其目的IP地址与目的端口号为防火墙源NAT转换后的公网IP地址和端口号；

　　（3）防火墙未开启RTSP ALG，不会根据控制连接的NAT会话将上述UDP数据流的目的IP地址及端口还原为私网IP地址及端口，从而数据无法到达客户端，UDP数据传输失败；

　　（4）服务器没有收到客户端返回的确认包，将控制连接TEARDOWN后重新开始协商控制连接，连接建立后使用TCP传输音频视频流。

　　2.4　场景四：双向安全策略+源NAT+RTSP ALG

　　该场景下，防火墙配置安全策略双向（Trust<->Untrust）全通、源NAT、开启RTSP ALG，其数据转发过程如下：

　　（1）客户端向服务器发起TCP三次握手连接，建立RTSP 554端口控制连接；

　　（2）防火墙开启RTSP ALG，将记录NAT会话，自动添加放通TCP控制连接协商的UDP数据端口的策略 ；

　　（3）服务器向客户端发送UDP音频视频数据流，其目的IP地址与目的端口号为防火墙源NAT转换后的公网IP地址和端口号；

　　（4）防火墙根据控制连接的NAT会话将上述UDP数据流的目的IP地址及端口还原为私网IP地址及端口，安全策略放通，UDP数据传输成功。

　　以上和大家分享了RTSP穿越防火墙源NAT的场景，另有对目的NAT场景感兴趣的小伙伴也可继续深入交流。
